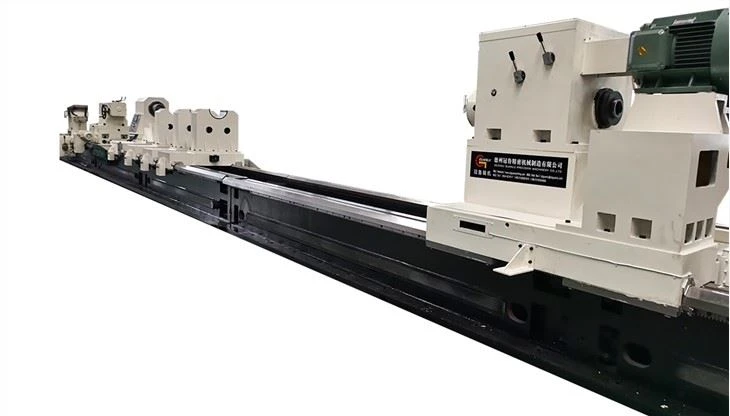

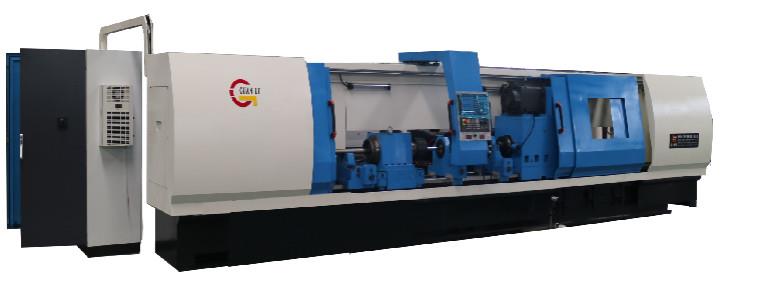

BTA boremaskine

Boring diameter rækkevidde

Maks. 280mm

Borediameterområde

30mm-100mm

Maks. Hulboringsdybde

6000mm

Maks. Emne længde

6000mm

Hulboringsproces

Chips går ud gennem emneets kernehul.

Maskinbase, arbejdsbord og andre grundlæggende dele

HT300 jern, harpiks sand præcis støbning.
To gange timing behandling, høj stivhed og stabilitet.

Værktøjsindløbssystem (Z-akse)

Vedtager   servomotor kører T-typen ledende skrue gennem reduktionsstrukturen. Hastigheden er indstillelig (trinløs).

Kølesystem

For at levere olien til værktøjet, bestå af olietank og   3 grupper højtrykspumper.

Olietrykhoved

1. Olietrykhovedet bruges til at styre værktøjsfræsning, olieforsyning, understøtning.
2. Olietrykhovedet drives af almindelig motor for at fremkalde aksial bevægelse.
3. Olietrykhovedspindlen kan skubbes ud og trækkes ind under hydrauliksystemet.
4. Olietrykhovedet kan automatisk låses på maskinens seng ved hjælp af den hydrauliske trykplade.

Maskinstyringssystem

Delta PLC

Justering af slagposition

Indstil position på PLC panel

Driftskonsol

Touch screen farve HMI

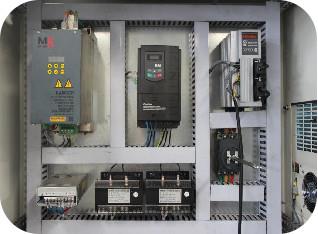

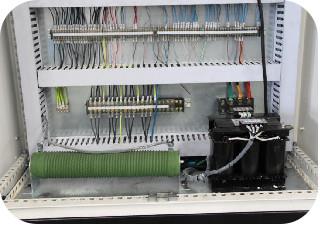

Elskabinettet

Separat med maskinen (CE standard design)

Luftcirkulation

Udstødningsventilator (to sæt)

Forsyningsspænding

Kunde krav

Total tilsluttet strøm

Ca. 45KW
